Sensor ultrasónico HC-SR04

sensor, sensor ultrasonico, hc-sr04, hcsr04, guatemala, electronica, electronico, ultrasonico guatemala, guate

Disponibilidad: Si

Descripción:



El sensor ultrasónico HC-SR04 ofrece un rango de medición de 3cm a los 200cm, con una precisión de aproximadamente 3mm.



  • Using IO trigger for at least 10us high level signal,
  • The Module automatically sends eight 40 kHz and detect whether there is a pulse signal back.
  • IF the signal back, through high level , time of high output IO duration is the time from sending ultrasonic to returning. Test distance = (high level time×velocity of sound (340M/S) /2

Pines:

  • 5 Voltios (VCC)
  • Tigger Pulse Input (Trig)
  • Echo Pulse Output (Echo)
  • 0 Voltios (GND)

Especificaciones:

  • Voltaje de trabajo :5V DC
  • Consumo de corriente : <2mA
  • Angulo de trabajo: <15°
  • Rango de distancia : 3 cm – 200 cm
  • Resolucion : 0.3 cm



Prueba de distancia =

                 (high level time×(velocity of sound = 340M/S)) /2



Aplicación con Arduino

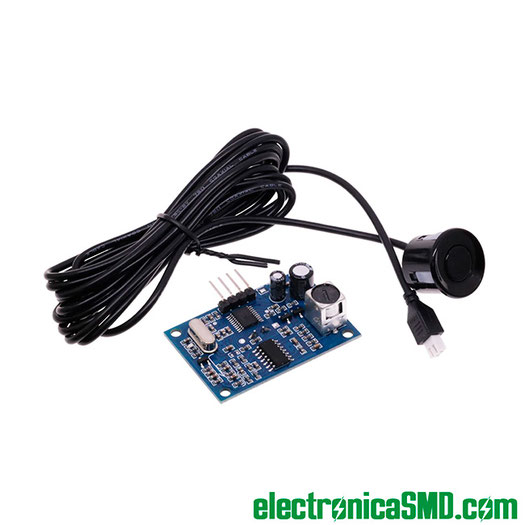

Sensor Ultrasonico JSN-SR04T para Exterior

sensor ultrasonico JSN-SR04T AJ-SR04M guatemala, sensores ultrasonico para exterior impermeable contra el agua, guatemala

Disponibilidad: Pocas unidades

Descripción:



El sensor ultrasonido JSN-SR04T es un sensor de distancia que utiliza ultrasonido (sonar) para determinar la distancia de un objeto en un rango de 25 a 450 cm.



Destaca especialmente por su resistencia al agua, pequeño tamaño, bajo consumo energético y buena precisión. Perfecto para aplicaciones donde el sensor estará expuesto a la intemperie/humedad/agua, utilizado en aplicaciones y/o proyectos como automóviles para medir distancia de colisión/parqueo.

Características:



  • Sensor ultrasónico JSN-SR04T / AJ-SR04M Impermeable, para usar en el exterior esta protegido contra el agua (Water Proof)
  • Voltaje de alimentación: 5V DC
  • Corriente de trabajo: 30mA
  • Rango de detección: 25-450 cm
  • Precisión: +-0.3mm
  • Frecuencia de emisión acústica: 40KHz
  • Duración mínima del pulso de disparo (nivel TTL): 10μS
  • Tiempo mínimo de espera entre una medida y el inicio de otra 20ms
  • Ángulo de detección: menor a 50º
  • A prueba de agua (parte delantera)
  • Dimensiones tarjeta: 41*28.5 mm
  • Dimensiones transductor: D25*L19 mm
  • Longitud cable: 1.5m aprox.
