Sensores Infrarrojos
Diferente tipos de sensores infrarrojos:
- Receptor IR TSOP1738 / PIC-2031
- CNY70 Sensor reflectivo
- QRD1114 Sensor reflectivo
- TCRT5000 Sensor reflectivo
- Modulo infrarrojo TCRT5000
- Modulo infrarrojo proximidad
- Sensor Sharp GP2Y 10-80cm (Salida: voltaje variable)
- Sensor infrarrojo de ranura (Fotointerruptores)
Receptor IR Modulación PCM
Descripción:
Más que un sensor, este es un receptor para sistemas de control remoto por infrarrojos, la señal de salida demodulada directamente puede ser decodificado por un microcontrolador. Este tipo de receptor es muy similar al de un TV, por lo que tiene un alcance de 5 a 15 metros (linea vista).
Características:
- Fotodetector y preamplificador en un solo paquete
- Filtro interno para frecuencias PCM
- Alta inmunidad a la luz de ambiente
- Voltaje de alimentación: 5VDC
- Compatible con TTL y CMOS
- Ejemplo con Arduino
| Codigo | Frecuencia |
Disponibilidad |
| TSOP1738 | 38 Khz | Si |
| PIC-2031 | 38 Khz | Si |
CNY70 Sensor Infrarrojo
Disponibilidad: Si
Descripción:
El CNY70 de Vishay es uno de los sensores que se suele usar para los robots seguidores de línea, es un sensor óptico reflexivo que tiene una construcción compacta dónde el emisor de luz y el receptor se colocan en la misma dirección para detectar la presencia de un objeto utilizando la reflexión del infrarrojo sobre el objeto.
Características:
- La longitud de onda de trabajo es 950nm
- El detector consiste en un fototransistor
- Sensor Reflectivo CNY70
- Tipo de salida: Fototransistor
- Distancia de sensado: 0 - 5 mm
- Diagramas y aplicaciones: 1 - 2
- Hoja de datos
QRD1114 Sensor Infrarrojo
Disponibilidad: Si
Características:
- Sensor infrarrojo: QRD1114
- Distancia de reflexión: 1mm a 15mm
- Posee un emisor infrarrojo y un receptor NPN tipo foto-darlington
- Salida tipo foto-transistor
- Tamaño compacto: 7mm x 5mm x 4mm
- Hoja de datos

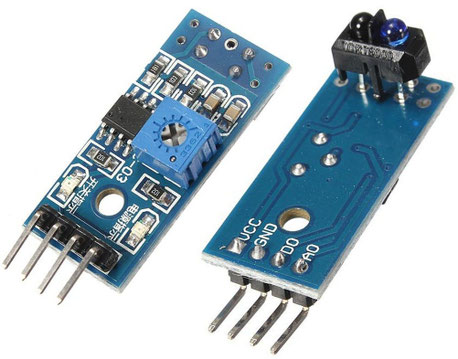

Modulo TCRT5000
Disponibilidad: Agotado
Características:
- Sensor infrarrojo: TCRT5000
- Distancia de reflexión: 1mm a 25mm
- Posee un trimpot para ajustar sensibilidad
- Voltaje de trabajo: 3.3 a 5VDC
- Tipo de salida: Digital, 0 ó 1 logico
- Tamaño compacto: 32mm x 15mm x 15mm
Modulo infrarrojo proximidad
Disponibilidad: Si
Características:
- Sensor infrarrojo: LED infrarrojo 5mm emisor y receptor
- Este modulo infrarrojo es utilizado para la detección de obstáculos en carritos roboticos, o en bandas para la proximidad de algún objeto
- Compatible con la mayoría de microcontroladores existentes
- Distancia detección: 2 a 15cm
- Posee un trimpot para ajustar sensibilidad
- Voltaje de trabajo: 3.3 a 5VDC
- Tipo de salida: Digital, 0 ó 1 logico
- Tamaño compacto: 32mm x 15mm x 15mm
