PANTALLA VISUALIZADORES


LCD 16x2 Color Azul

Disponibilidad: Si

Descripción:



Pantalla LCD de uso común en proyectos de electrónica, utiliza una interfaz paralela. La pantalla requiere 11 pines de entrada/salida para mostrar el mensaje. Muy utilizada con microcontroladores PIC y Arduino.



Características:



  • 16 caracteres x 2 lineas
  • Fondo Azul
  • Caracteres blancos
  • Con Iluminación de fondo
Descarga
Hoja de datos
LCD16x2manual.pdf
Documento Adobe Acrobat 422.3 KB

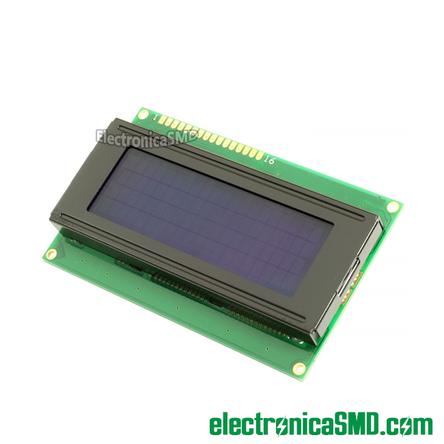

LCD 20x4 color verde

pantalla lcd guatemala, lcd 2x16 16x2 guatemala, lcd 20x4 4x20 guatemala, lcd paralela, electronica, electronico

Disponibilidad: Pocas unidades

Características:



  • Pantalla LCD de uso común en proyectos de electrónica
  • Utiliza una interfaz paralela 20 caracteres x 4 lineas
  • Muestra los caracteres en color negro
  • Luz de fondo verde claro
Descarga
Hoja de datos
LCD20x4.pdf
Documento Adobe Acrobat 806.8 KB

Pantalla LCD 20x4 con modulo i2c

pantalla LCD 20X4 con modulo i2c guatemala, electronica, electronico, pantalla lcd guatemala, pantalla 20x4 4x20 i2c guatemala
IMAGEN DE REFERENCIA, PUEDE VARIAR FABRICANTE DE LA PANTALLA

Características:



  • Pantalla LCD de uso común en proyectos de electrónica
  • Utiliza una interfaz i2c debido al modulo que trae integrado
  • Muestra los caracteres en color blanco
  • Luz de fondo azul
  • Pines de comunicación: VCC/ GND/SDL y SCA
  • Default Address: 0x27
  • Voltaje de Trabajo: 5VDC



Recomendacion electronica SMD:



  • Actualizar la versión mas reciente de software y librería para evitar errores al momento de descargar el codigo
  • La dirección mas común para la pantalla LCD 20x4 es la 0x27

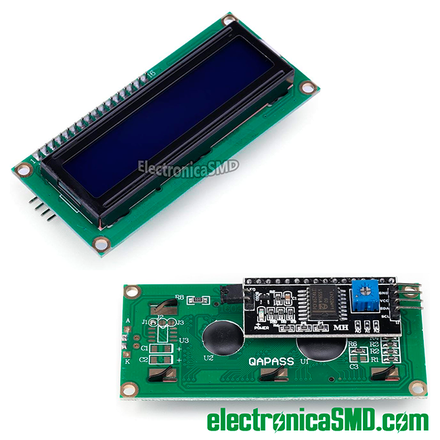

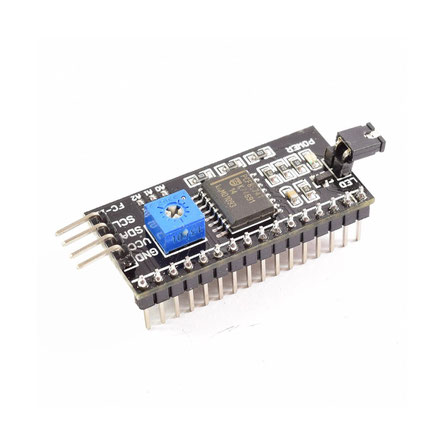

Modulo i2c para pantalla LCD

modulo para pantalla LCD, lcd serial, guatemala, electronica, electronico, modulo pcf8574t, interfaz i2c, pcf8574t

Disponibilidad: Si

Características:



  • Controlador: PCF8574T
  • Este modulo adapta una pantalla LCD paralela a interfaz i2c y de esta manera permite comunicación con 2 pines.
  • Compatible con LCD de 2x16 y 20x4
  • Interfaz: I2C
  • i2c address: 0X20 a 0X27 (normalmente puede ser 0X3F ó 0X27 por defecto)
  • 4 pines de salida: Positivo, Negativo, SDA, SCL
  • Modulo separado de la pantalla, para soldar en pantalla directamente
  • Voltaje de alimentación: 5VDC
  • Para conocer la direccion i2c puede utilizar este sketch para identificarlo

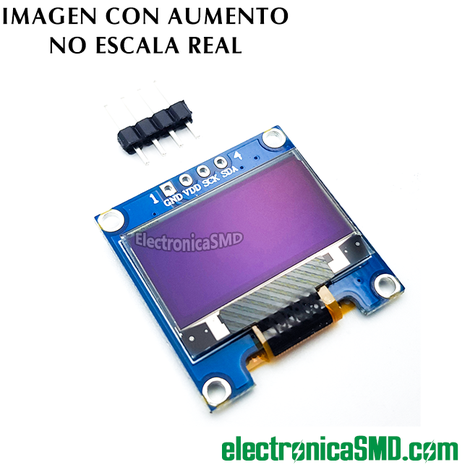

Pantalla OLED 0.96" 128x64

pantalla OLED 0.96" 0.96 pugadas 128x64 guatemala, electronica, electronico

Disponibilidad: Pocas unidades

Características:



  • Driver: SSD1306
  • Tipo de comunicación: I2C
  • Tamaño de la pantalla: 0.96”
  • Color: Azul
  • Dimensiones de la pantalla: 22 x 11 mm
  • Resolucion: 128 x 64 pixels
  • Voltaje de trabajo: 3 - 5 Vdc
  • Dimensiones del modulo: 27 x 27 x 3.5 mm
  • PINES: GND - Ground, VCC - Supply voltage, SCL i SDA - I2C signal lines
  • Ejemplo de uso con arduino
Descarga
Referencia Tecnica
OLED 4 Pin 128x64 Display module 0.96 in
Documento Adobe Acrobat 523.7 KB
