Sensores y actuadores    para agua

OJO OJO OJO

LOS ELEMENTOS AQUÍ PUBLICADOS SON UTILIZADOS POR

ESTUDIANTES PARA REALIZAR PROYECTOS ELECTRÓNICOS,

SI LOS UTILIZA PARA REALIZAR SISTEMAS R.ESIDENCIALES O PARA DISPOSITIVOS ELÉCTR.ICO/INDUSTR.IAL

ES POR RIESGO Y CUENTA PROPIA DEL COMPRADOR

Disponibilidad: Si

Descripción:

Para controlar el flujo de algún fluido ó agua, se utilizan estas electrovalvulas ó válvulas solenoides, como también son conocidas, el funcionamiento es muy similar a la activación de un rele.

Conocida como electrovalvula para el paso de agua. Esta válvula solenoide se encuentra normalmente cerrada, cuando se aplica un voltaje de 12VDC en sus terminales, la valvula se abre y el agua puede seguir su camino. Posee una canasta en la parte interna, por lo que se necesita un mínimo de presión de 0.02Mpa a 0.8Mpa. También tomar en cuenta que el liquido solo puede fluir en una dirección.

Se recomienda controlar este tipo de valvulas como si se tratara de un rele, por ejemplo, utilizar un transistor TIP120 con un diodo, y esto conectado a un microcontrolador, por que al menos se necesita 250mA para su funcionamiento.

Características:

• Tamaño de la rosca: 1/2" (Nominal NPT)
• Presión de trabajo: 0.02Mpa - 0.8Mpa
• Material de la rosca: PVC
• Temperatura de trabajo: 1ºC a 75ºC
• Tiempo de respuesta (abierta): <= 0.15 seg
• Tiempo de respuesta (cerrada): <= 0.3 seg
• Voltaje de trabajo: 12VDC
• Dimensiones: 77mm x 60mm x 55mm"

Descripción:

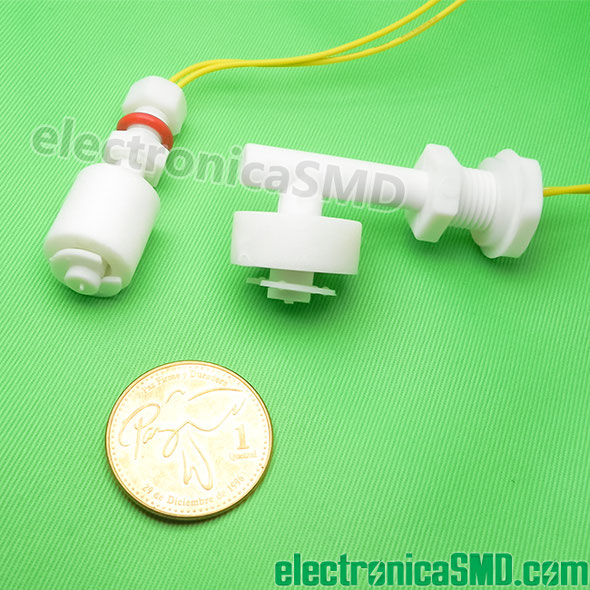

Este tipo de sensor esta compuesto por un flotador y funciona como un interruptor, es un dispositivo utilizado para detectar el nivel de líquido en un tanque. Este sensor puede ser utilizado para activar un indicador, una alarma u otro dispositivo.

Puede ser utilizado en tanques de agua salada, agua dulce, la jardinería, en acuario de peces, en conjunto con bombas de agua, con reles, ó cualquier tipo de proyecto que desee, se trata de un mini interruptor flotador, no contiene mercurio.

Características:

• Rango de contacto máximo: 10W
• Voltaje máximo de contacto: 100VDC
• Máxima corriente de contacto: 0.5A
• Voltaje máximo de ruptura: 220VDC
• Resistencia de contacto: 100m Ohms
• Material: Plástico
• Rango de temperatura: -10ºC a 85ºC
• Tamaño flotador: 10mm x 15mm
• Diámetro rosca: 11.5mm
• Diámetro tuerca: 21mm
• Largo total del sensor: 53.7mm
• Altura del sensor (flotador): 28.2mm
• Largo del cable: 25cm

OJO OJO OJO

LOS ELEMENTOS AQUÍ PUBLICADOS SON UTILIZADOS POR

ESTUDIANTES PARA REALIZAR PROYECTOS ELECTRÓNICOS,

SI LOS UTILIZA PARA REALIZAR SISTEMAS R.ESIDENCIALES O PARA DISPOSITIVOS ELÉCTR.ICO/INDUSTR.IAL

ES POR RIESGO Y CUENTA PROPIA DEL COMPRADOR

Disponibilidad: Si

Características:

• Voltaje de trabajo: 3 a 6 VDC
• Consumo de corriente: <250mA
• Rango flujo de agua: 70 a 120 litros por hora
• Diámetro tubo de salida: 7.5mm
• Bomba de agua sumergible
• Tamaño compacto
• En la parte inferior ingresa el agua y por el tubo sale, es necesario utilizar manguera
• Extremo cuidado de no encender si no existe presencia de agua
• Cable rojo + positivo
• Cable negro - negativo

Disponible manguera de vinilo para esta mini bomba, disponible por METRO

Disponibilidad: 8 unidades

Características:

• Voltaje de trabajo: 12VDC
• Consumo de corriente: <=1.2A
• Rango flujo de agua: 600 litros por hora
• Diámetro tubo de salida: 12mm
• Bomba de agua sumergible
• Tamaño compacto, ver imagen
• En la parte inferior ingresa el agua y por el tubo sale, es necesario utilizar manguera
• Extremo cuidado de no encender si no existe presencia de agua
• Cable cafe + positivo
• Cable azul - negativo

Disponibilidad: 3 unidades

Descripción:

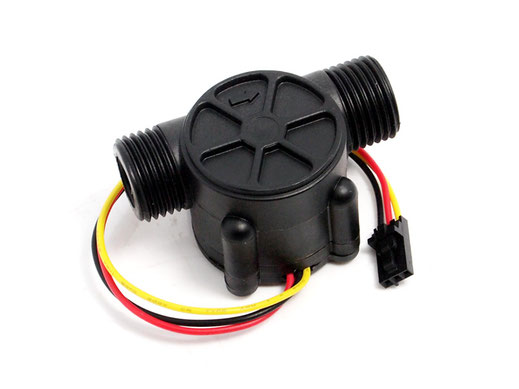

Conocido como caudalimetro o medidor de flujo de agua, este medidor se conecta con una linea de agua (1/2")  utiliza un sensor tipo molinete para medir la cantidad de líquido que ha pasado a través de él. El molinete tiene un pequeño imán unido y hay un sensor de Efecto Hall magnético en el otro lado del tubo del plástico y de este modo medir el número de vueltas que el molinete ha realizado a través de la pared de plástico de esta manera el sensor se mantiene aislado. El sensor posee tres cables; rojo (alimentación 5VDC), negro (tierra) y amarillo (salida del pulso del sensor de efecto hall).

Contando los pulsos de salida del sensor se puede seguir el flujo del agua. Cada pulso equivale a aproximadamente de 2.25 mililitros. TOMAR EN CUENTA, que este medidor no es de precisión, y la frecuencia del pulso puede variar un poco en función de la velocidad de flujo, presión del fluido y la orientación del sensor. Se requiere de una calibración cuidadosa para obtener un 10% de precisión.

Características:

• Voltaje de trabajo: 5 VDC
• Maxima corriente de trabajo: 15mA @ 5V
• Rango de trabajo: 1 a 30 litros/minuto
• Rango de temperatura: -25ºC a 80ºC
• Rango de trabajo humedad: 35% a 80% RH
• Maxima presión de agua: 2.0MPa
• Salida de ciclo de trabajo: 50% +/-10%
• Output rise time: 0.04us
• Output fall time: 0.18us
• Flow rate pulse (tasa de flujo):
• • Frecuencia (Hz) = 7.5 x Flow rate (L/min)
• Pulsos por litro: 450
• Durabilidad: minimo 300,000 ciclos
• Código en aplicación con arduino; Medición de flujo dado en litros y visualización en LCD ó serial monitor
• Medidas: 1/2" tuberia nominal, con un diametro exterior de 0.78" y rosca de 1/2"
• Dimensiones: 2.5" x 1.4" x 1.4"
