Fotodetectores - sensores de luz visible
La definición básica de un fotodetector radica en su funcionamiento como transductor de luz que proporciona una señal eléctrica como respuesta a la radiación óptica que incide sobre la superficie sensora. Fuente
- Fotoresistencias (LDR, Fotocelda, etc)
- Fototransistores de Luz visible e infrarroja (Fotodiodo)
- Sensores infrarrojos especiales

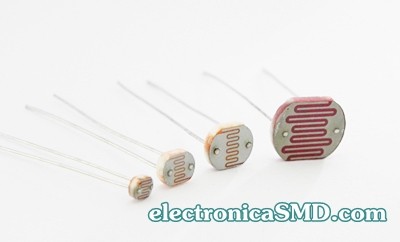

Fotoresistencia, LDR
| Tamaño |
Luz Ω (10lux) |
Potencia Consumo |
Disponibilidad |
| 3mm | 20K - 30K | 50mW | Si |
| 5mm | 10K - 20K | 100mW | Si |
| 7mm | 5K - 20K | 200mW | Agotado |
| 12mm | 20K - 30K | 300mW | Si |
| 25mm | 10K - 20K | 425mW | Si |
Modulo LDR
📂Disponibilidad: Si
Características:
- Voltaje de funcionamiento: 5 VDC
- Corriente de funcionamiento: 15ma
- Salida digital - 0V a 5V, nivel de disparo ajustable desde preestablecido
- Salida analógica: 0 V a 5 V según la luz que cae sobre el LDR
- LEDs que indican salida y potencia
- Tamaño de placa de circuito impreso: 3,2 cm x 1,4 cm
- Diseño basado en LM393
- Tambien conocido como modulo fotocelda, modulo fotoresistencia, modulo LDR

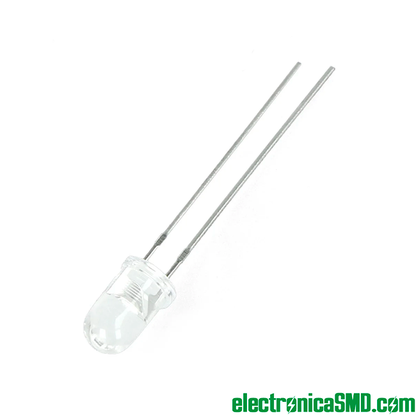

Fototransistor 5mm PT334
📂Disponibilidad: Si
Características:
- El PT334-6C es un fototransistor planar epitaxial NPN de silicio de alta velocidad y alta sensibilidad
- Utilizado mayormente para detectar luz visible
- Diámetro del encapsulado: 5mm redondo
- Debido a su lente de epoxi-transparente, es sensible a la radiación visible e infrarroja cercana. Su ancho de banda espectral abarca de 400 a 1100 nm. La longitud de onda de máxima sensibilidad es de 940 nm
- El fototransistor PT334-6C se parece un poco a un LED común. El pin más largo indica el terminal emisor (E), mientras que el pin más corto indica el terminal colector (C)
- Ejemplo de uso
- Hoja de datos
