Transistores de uso basico

Es un semiconductor que cumple varias funciones como conmutador, rectificador, amplificador. Los transistores se encuentran prácticamente en todos los dispositivos domésticos que se usan diariamente y son muy utilizados en proyectos de electrónica básicos, intermedios y avanzados dependiendo de la aplicación.


Transistores de media y alta potencia        Encapsulado TO-126 TO-220

Encapsulado TO-126
Encapsulado TO-126

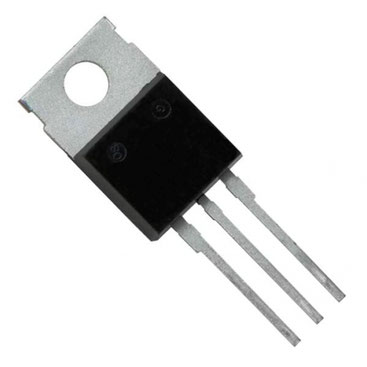

Encapsulado TO-220
Encapsulado TO-220

Numeración: BDxxx



 Código



 Vceo     Ic   Encap. Disponibilidad
 BD135 NPN   45V  1.5A   TO-126             Si
 BD136 PNP   45V  1.5A  TO-126             Si
 BD137 NPN   60V  1.5A  TO-126             Si
 BD139 NPN   80V  1.5A  TO-126             Si
 BD140 PNP   80V  1.5A  TO-126             Si



Numeración: 2SCxxxx



  Código



 Vceo    Ic   Encap.  Disponibilidad  Características especial
 2SC2078  NPN   80V   3A   TO-220              Si aplicación 27Mhz RF ampli



Numeración: TIPxxx



  Código



  Vceo    Ic    Encap.   Disponibilidad
  TIP31C NPN   100V  3A  TO-220              Si
  TIP32C PNP   100V  3A  TO-220             Si
  TIP41C NPN   100V  6A  TO-220             Si
  TIP42C PNP   100V  6A  TO-220             Si
  TIP50 NPN   400V  1A  TO-220             Si
  TIP120 NPN    60V  5A  TO-220             Si  Darlington
  TIP122 NPN   100V  5A  TO-220             Si  Darlington
  TIP127 PNP   100V  5A  TO-220             Si  Darlington
 TIP2955 PNP    60V 15A  TO-247  Pocas unidades
 TIP3055 NPN    60V 15A  TO-247  Pocas unidades



Numeración: varios



  Código



 Vceo    Ic   Encap.  Disponibilidad  Características especial
 2SD1878  NPN  600V   5A   TO-3PML  Pocas unidades Alto voltaje, Horizontal
 2SD1880 NPN  800V   8A  TO-3PML Pocas unidades Alto voltaje, Horizontal
 2SD2253 NPN  600V  6A  TO-3PM Pocas unidades Alto Voltaje, Horizontal
 2SD5036 NPN  600V  8A  TO-3PM Pocas unidades Alto voltaje, Horizontal



medidas en milimetros encapsulado TO-3PML

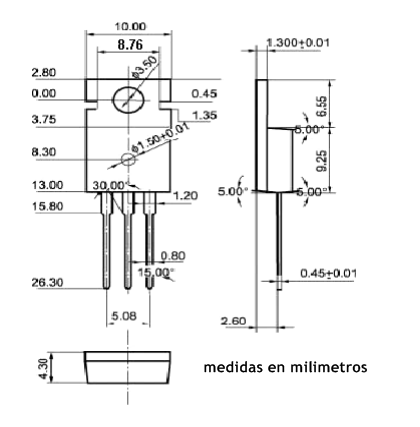

medidas en milimetros encapsulado to-220

MEDIDAS EN milimetros

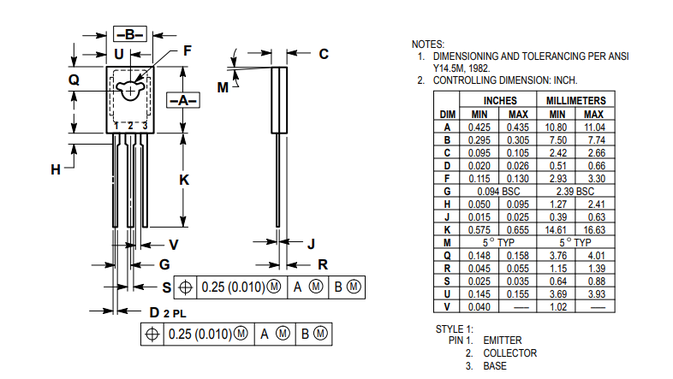

medidas en milimetros encapsulado TO-126

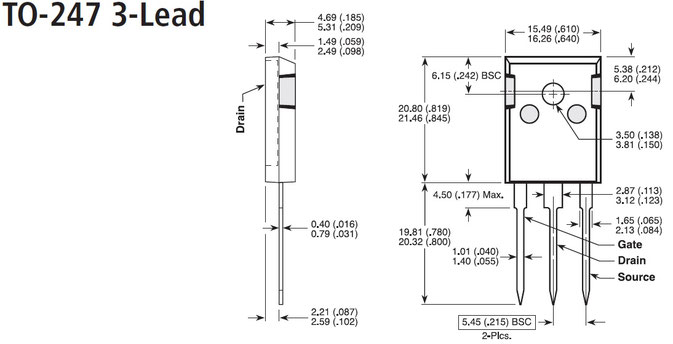

medidas en milimetros encapsulado to-247
