Transistores de uso basico

Es un semiconductor que cumple varias funciones como conmutador, rectificador, amplificador. Los transistores se encuentran prácticamente en todos los dispositivos domésticos que se usan diariamente y son muy utilizados en proyectos de electrónica básicos, intermedios y avanzados dependiendo de la aplicación.


Transistores baja potencia               Encapsulado TO-92

Numeración: 2Nxxxx



  Código



 Vceo       Ic   Encap. Disp.
 2N2222 NPN   60V  800mA  TO-92  Si
 2N2907 PNP   40V  100mA  TO-92  Si
 2N3904 NPN   40V  200mA  TO-92  Si
 2N3906 PNP   40V  200mA  TO-92  Si
 2N5401 PNP 150V  600mA  TO-92  Si
 2N5551 NPN 150V  600mA  TO-92  Si



Numeración: BCxx



  Código



 Vceo       Ic   Encap. Disp.
 BC327 PNP   45V  800mA  TO-92  Si
 BC337 NPN   45V  800mA  TO-92  Si
 BC546 NPN   80V  100mA  TO-92  Si
 BC547 NPN   45V  100mA  TO-92  Si
 BC548 NPN   30V  100mA  TO-92  Si
 BC549 NPN   30V  100mA  TO-92  Si
 BC557 PNP   45V  100mA  TO-92  Si
 BC558 PNP   30V  100mA  TO-92  Si



Numeración: 2SCxxxx



  Código



 Vceo       Ic   Encap. Disp.
 2SC945 NPN   50V  150mA  TO-92  Si alta frecuencia OSC
 2SC1815 NPN   50V  100mA  TO-92  Si alta frecuencia OSC



Numeración: Sxxxx



  Código



 Vceo       Ic   Encap. Disp.
   S8050 NPN   25V  500mA  TO-92  Si
   S8550 PNP   25V  500mA  TO-92  Si
   S9012 PNP   25V  500mA  TO-92  Si
   S9013 NPN   25V  500mA  TO-92  Si
   S9014 NPN   45V  100mA  TO-92  Si
   S9015 PNP   45V  100mA  TO-92  Si
   S9018 NPN   15V    50mA  TO-92  Si AM/FM aplicaciones



Numeración: varios



 Código



 Vceo       Ic   Encap. Disp.
 2SA733        PNP   50V  100mA  TO-92  Si AF amplificación
 A1015       PNP   50V  150mA  TO-92  Si Baja frecuencia
 BF244 RF Canal N   30V   50mA  TO-92  Si

Trabaja hasta 450Mhz

Baja capacitancia

Aplicaciones especiales

MJE13003 NPN BIPO 400V    1.5A  TO-92  Si

Transistor bipolar

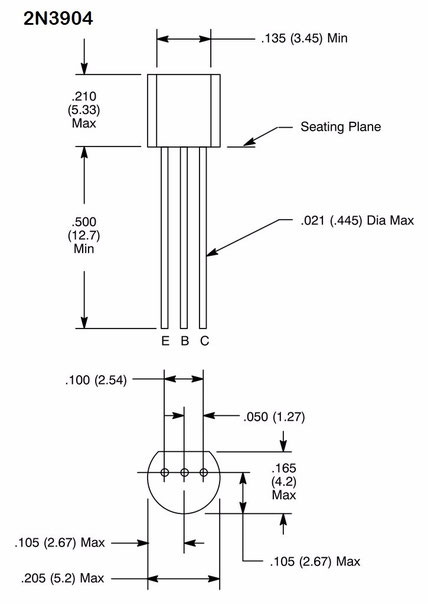

medidas en milimetros:

MEDIDAS EN milimetros
