Transistores de uso basico

Es un semiconductor que cumple varias funciones como conmutador, rectificador, amplificador. Los transistores se encuentran prácticamente en todos los dispositivos domésticos que se usan diariamente y son muy utilizados en proyectos de electrónica básicos, intermedios y avanzados dependiendo de la aplicación.

>Transistores MOSFET TO-92

2n7000, guatemala, electronica, electronico

Canal N



 Código

    Rds

 (ohms)

 Vdss     Id   Encapsulado   Disponibilidad
 2N7000       5  60V  200mA         TO-92 Pocas unidades

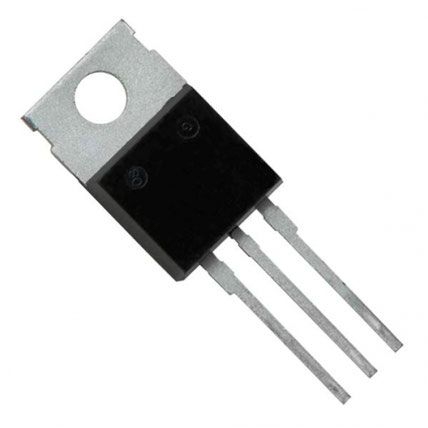

>Transistores MOSFET TO-220

guatemala transistor transistores MOSFET IRFZ44N IRF640 IRF4905 IRF510 IRF530 IRF520 IRF540
Encapsulado TO-220

Numeración: IRFxxx CANAL N



 Código

    Rds

 (ohms)

 Vdss     Id   Encap. Disponibilidad
 IRF510     0.54  100V  5.6A   TO-220             Si
 IRF520    0.27  100V  10A  TO-220             Si
 IRF530    0.16  100V  14A  TO-220             Si
 IRF540    0.077  100V  30A  TO-220             Si
 IRF630    0.40  200V   9A  TO-220             Si
 IRF640    0.18  200V  18A  TO-220             Si
 IRF1503   0.0033   30V  75A  TO-220             Si
 IRF3205   0.008   55V 110A  TO-220             Si
 IRF3305   0.008   55V  75A  TO-220             Si
 IRFZ44N   0.0175   55V   49A  TO-220             Si
 IRFZ46N    0.0165   55V   53A  TO-220      Agotado
 IRFZ48N   0.014   55V   64A  TO-220             Si
 FQPF5N60C     2.00  600V  2.8A  TO-200F             Si
 FQPF10N60C     0.73  600V  9.5A  TO-220F             Si



Numeración: IRFxxx CANAL P



 Código

    Rds

 (ohms)

 Vdss     Id   Encap. Disponibilidad
IRF4905     0.02    55V  74A   TO-220             Si
IRF9540   0.117  100V  23A  TO-220             Si



medidas en milimetros encapsulado to-220

MEDIDAS EN milimetros
