Modulos de Radiofrecuencia ASK


Modulo RF 433Mhz

Características del transmisor



  • Voltaje de trabajo: 3V~12V DC
  • Consumo de corriente: max≤40mA (12V), min≤9mA(3V)
  • Modo de resonancia: SAW
  • Modo modulación: ASK/OOK
  • Potencia de transmisión: 25mW (315MHz at 12V)
  • Error de frecuencia: +150kHz (max)
  • Velocidad: ≤9.6Kbps
  • Self-owned codes: negative
  • Dimensiones: 30mm x 30mm x 15mm



Características Receptor



  • Voltaje de trabajo: 5.0VDC +0.5V
  • Consumo de corriente: ≤5.5mA (5.0VDC)
  • Principio de trabajo: single chip superregeneration receiving
  • Modulación: OOK/ASK
  • Ancho de banda: 2MHz (315MHz, having result from testing at lowing the sensitivity 3dBm)
  • Sensibilidad: –100dBm (50Ω)
  • Velocidad de transmission: <9.6Kbps (at 315MHz and -95dBm)
  • Dimensiones: 55mm x 30mm x 15mm
Frecuencia de trabajo Disponibilidad
 433Mhz Pocas unidades

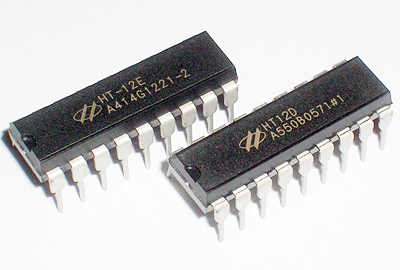

HT12D y HT12E, para modulos RF ASK

Descripción:



Para enviar y recibir datos codificados en forma inalámbrica es posible de una manera sencilla, con pocos componentes externos y un excelente desempeño. Se necesita un modulo de radiofrecuencia para realizar una comunicacion inalambrica entre dos aplicaciones, para un correcto funcionamiento y asi evitar todo tipo ruidos y señales parásitas hay que utilizar un par de circuitos integrados codificadores / decodificadores.



El HT12E permite codificar una palabra de 12 bits, compuesta por una dirección de 8 bits y una sección de datos de 4 bits. Cada bit de dirección o datos puede tomar dos estados lógicos. Esta palabra ya codificada es transmitida vía radiofrecuencia empleando el módulo correspondiente.



Mientras que el HT12D es un circuito integrado encargado de recibir y decodificar los datos enviados por el HT12E.



  Disponibilidad
 HT12E Encoder (Transmisor) Pocas unidades
HT12D Decoder (Receptor) Si
