Motor paso a paso (Stepper)

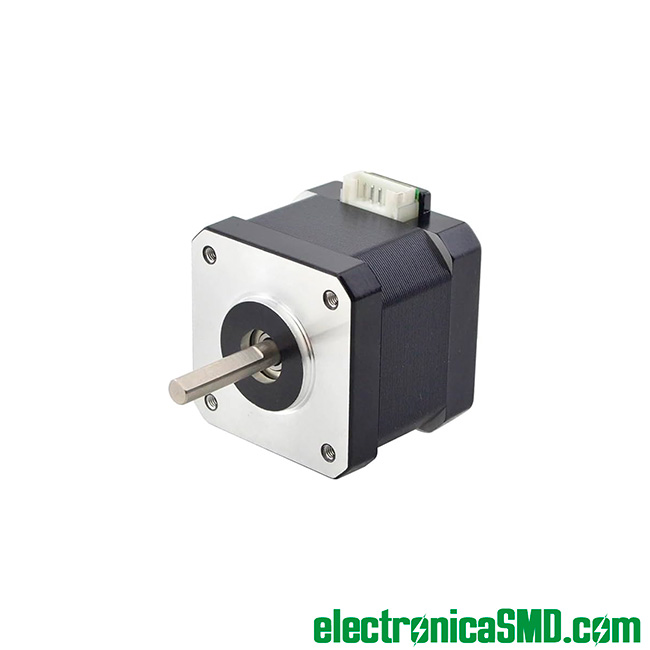

Motor Stepper Bipolar Nema17 38mm

MOTOR paso a paso, stepper, bipolar, guatemala, electronica, electronico, stepper,  motor, nema17

Disponibilidad: Agotado

Características:



  • Motor paso a paso NEMA17 con eje liso
  • Angulo de paso: 1.8 grados
  • Par de sujeción: 42Ncm
  • Corriente nominal/fase: 1.50A
  • Resistencia de fase: 2.3 ohm
  • Inductancia:  4.0mH±20%(1KHz)
  • Posee cable de conexion
  • Tamaño del marco: 42 x 42mm
  • Longitud del cuerpo: 38mm
  • Diámetro del eje: Φ5mm
  • Longitud del eje: 20mm
  • Longitud del cable: 1000mm
  • Peso: 280g
  • Dimensiones ver hoja de datos
  • Conexión:
A+
A-
B+
B-
Negro
Azul
Verde
Rojo
Descarga
Hoja de Datos
17HE15-1504S_Full_Datasheet.pdf
Documento Adobe Acrobat 121.7 KB

Motor Stepper Unipolar 5V

motor stepper unipolar guatemala, motor paso a paso, guatemala, electronica, electronico, pap motor unipolar, stepper, motor

Disponibilidad: Pocas unidades

Caracteristicas:



  • Conocido como motor paso a paso ó motor stepper unipolar
  • Voltaje de trabajo: 5 VDC
  • Numero de fases: 4
  • Speed variation ratio: 1/64
  • Se debe tomar 2048 pasos por vuelta
  • Tamaño compacto Diametro: 28mm
  • Step Angle: 5.625 x 1/64
  • Para mas informacion del stepper ver imagenes
Descarga
Información técnica
motorstepperunipolarCOMOUSARLO.pdf
Documento Adobe Acrobat 988.4 KB
Descarga
Codigo para utilizar con Arduino
STEPPERarduino.rar
Archivo comprimido 967 Bytes

Modulo ULN2003 Driver Stepper

motor stepper, motor paso a paso, uln2003, guatemala, electronica, electronico, control motor dc

Disponibilidad: Pocas unidades



Caracteristicas:

  • Basado en el circuito integrado ULN2003 el cual posee transistores y diodos en encapsulado DIP
  • Utilizado con stepper de 4 fases (4 bobinas) unipolar de 5VDC ó 12VDC
  • Posee 4 LEDs los cuales indican la activación de cada salida
  • Para conectar directo a un microcontrolador
  • Este modulo es un medio para el control de un motor paso a paso (Stepper) desde un microcontrolador
  • Posee un jumper que permite el paso del voltaje hacia el motor
  • Compatible con los motores stepper de 5V Y 12V de 5 hilos
