Circuitos Integrados Interfaz comunicación

Circuitos integrados utilizados como Interfaz de comunicación.

Disponibilidad: Pocas unidades

Características:

• Marca: Texas Instrument

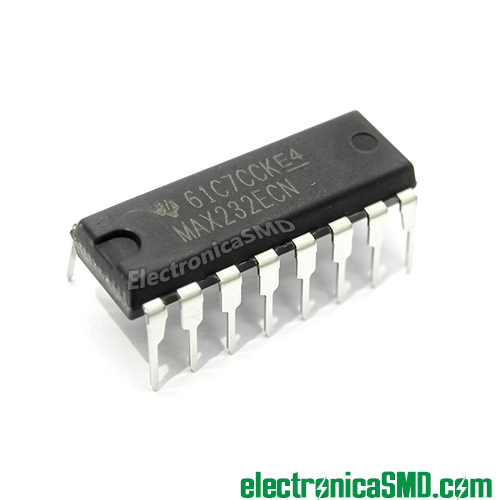

• Numeración: MAX232ECN
• Funciona con una única fuente de alimentación de 5 V
• Condensadores de 1 µF, para mas información ver hoja de datos
• Opera hasta 250 kbit / s
• Dos controladores y dos receptores
• Corriente de suministro baja: 8 mA típico
• El MAX232 sirve como interfaz de transmisión y recepción para las señales RX, TX, CTS y RTS. El circuito integrado tiene salidas para manejar niveles de voltaje del RS-232 que las produce a partir de un voltaje de alimentación de +5V utilizando multiplicadores de voltaje internamente en el MAX232 con la adición de capacitores externos. Esto es de mucha utilidad para la implementación de puertos serie RS-232 en dispositivos que tengan una alimentación simple de +5V
• Hoja de datos

Disponibilidad: Si

Descripción:

El MAX232 es un circuito integrado que convierte los niveles de las líneas de un puerto serie RS232 a niveles TTL y viceversa. Lo interesante es que sólo necesita una alimentación de 5V, ya que genera internamente algunas tensiones que son necesarias para el estándar RS232. Otros integrados que manejan las líneas RS232 requieren dos voltajes, +12V y -12V.

El MAX232 sirve como interfaz de transmisión y recepción para las señales RX, TX, CTS y RTS. El circuito integrado tiene salidas para manejar niveles de voltaje del RS-232 que las produce a partir de un voltaje de alimentación de +5V utilizando multiplicadores de voltaje internamente en el MAX232 con la adición de capacitores externos. Esto es de mucha utilidad para la implementación de puertos serie RS-232 en dispositivos que tengan una alimentación simple de +5V.

• Hoja de datos
• Más información

Disponibilidad: Si

Disponibilidad: Si

Características:

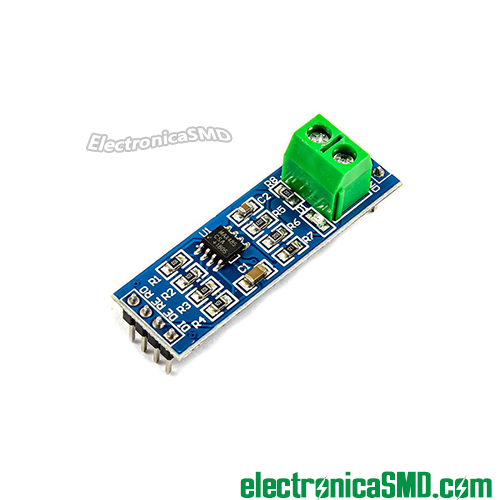

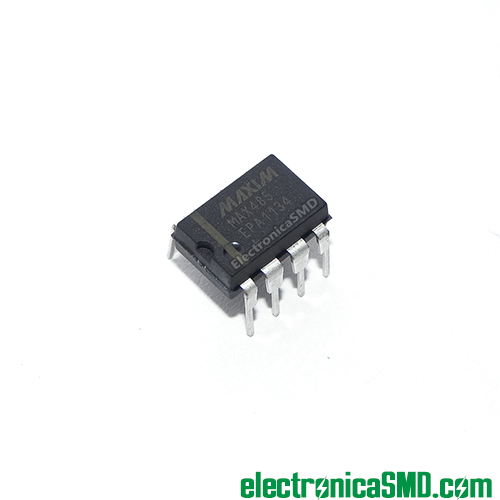

• MAX485 integrado es un transceptor de baja potencia y velocidad de respuesta limitada que se utiliza para la comunicación RS485
• Distancias hasta 1200 metros
• Velocidades de hasta 2,5 Mbit / seg. pero a medida que aumenta la distancia, la velocidad máxima de datos que se puede admitir disminuye
• Multi-drop admite hasta 32 dispositivos en el mismo bus
• LED de encendido rojo
• Los datos comienzan como serie de nivel TTL típico en lo que respecta al microcontrolador, mientras que el módulo RS-485 se encarga de convertir las señales eléctricas entre TTL y la señalización diferencial utilizada por RS-485
• Operación 5V RS-485
• Dimensiones: 44mm x 14mm
• Aplicaciones

Este es un modulo utilizado en conjunto con otros componentes electrónicos, específicamente en el diseño de aplicaciones electrónicas

realizado por estudiantes de la carrera de electrónica

Disponibilidad: Pocas unidades

Descripción:

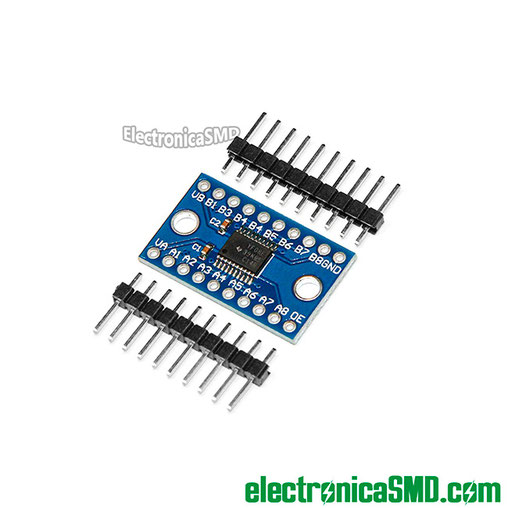

El TXS0108E es un módulo conversor de nivel lógico bidireccional de 8 canales, diseñado para permitir la interconexión segura entre dispositivos que operan con diferentes voltajes lógicos, como 3.3V y 5V.

Funciona como un puente entre sistemas digitales que no comparten el mismo nivel de voltaje, evitando daños por incompatibilidad. Tambien conocido como conversor de nivel logico ó  modulo convertidor bidireccional de señal/nivel.

Permite convertir los voltajes lógicos; solo señal de control o comunicación, no de potencia. SOLO SEÑALES DIGITALES NO ANALOGICAS, ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que permite adaptar señales digitales como: SPI, I2C, Serial Uart o cualquier señal digital. También permite la conversión de: 5V-3.3V, 3.3V-1.8V, 5V-1.8V

• Puerto A: 1.2V - 3.6V
• Puerto B: 1.65V - 5.5V
• El voltaje en el Puerto A (VccA) debe ser menor que el puerto B (VccB)
• Taza de transf. datos (máx.): 60 Mbps
• Para asegurar un arranque correcto OE debe estar conectado a GND con una resistencia pulldown
• Dimensiones: 30mm largo x 20mm de ancho x 5mm de alto
