En esta seccion encontrara los circuitos integrados de la familia TTL para una mejor comprensión el numero de circuito integrado se escribe como 74LSxxx pero en algunos circuitos integrados se tiene en existencia en 74F, 74LS, 74AC y 74HC.





74ls guatemala, electronica, electronico, 74xx, familia 74ls

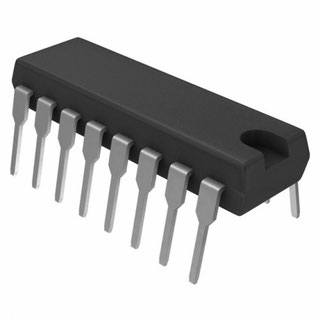

Familia 74LS (TTL) encapsulado DIP

# Circuito

Integrado

 Descripción
 		Disponibilidad
74LS00 Compuerta NAND Si
74LS02 Compuerta NOR Si
74LS04 Inversor Si
74LS07 Buffer Hex colector abierto  Si
74LS08 Compuerta AND, cuadruple, de 2 entradas cada una Si
74LS10 Compuerta NAND, triple, de 3 entradas cada una Agotado
74LS11 Compuerta AND, triple, de 3 entradas cada una Si
74LS14 Inversor con schmitt trigger (6) Si
74LS20 Compuerta NAND  4 entradas doble Si
74LS21 Compuerta AND 4 entradas doble Pocas unidades
74LS22 Compuerta NAND 4 entradas doble colector abierto Pocas unidades
74LS27 Compuerta NOR triple 3 entradas Si
74LS30 Compuerta NAND 8 entradas individual Si
74LS32 Compuerta OR 2 entradas cuadruple Si
74LS42 Decoder 4 lineas BCD a 10 lineas Decimal Si
74LS47 Decoder BCD a 7 segmentos (AC) Si
74LS48 Decoder BCD a 7 segmentos (CC) Pocas unidades
74LS74 Flip Flop tipo D doble con preset and clear Si
74LS76 Flip Flop tipo JK doble con preset and clear Pocas unidades
74LS83 Sumador binario 4 bits Si
74LS85 Comparador magnitud 4 bits Si
74LS86 Compuerta OR Exclusivo XOR Si
74LS90 Contador década (div por 5) Pocas unidades
74LS92 Contador divisor por 12 Si
74LS93 Contador década 0 a 15 Pocas unidades
74LS107 Flip Flop JK negative-edge-triggered RESET Pocas unidades
74LS112 Flip Flop JK negative-edge-triggered PRESET CLEAR Pocas unidades
74LS125 Buffer cuádruple 3 estados no invertido Si
74LS138 Decoder/Demultiplexor 3 lineas a 8 lineas Si
74LS145 Decoder/Driver BCD a Decimal Si
74LS148 Encoder octal 8 a 3 (para teclados) Si
74LS151 Multiplexor 8 entradas Pocas unidades
74LS153 Multiplexor 4 a 1 dual  Si
74LS154 Decoder Demultiplexor 4 a 16 linea Pocas unidades
74LS157 Selector/Multiplexor 2 líneas a 1 linea cuadruple  Si
74LS165 Registro desplazamiento paralelo 8 bits Pocas unidades
74LS175 Flip Flop tipo D con clear QUAD Pocas unidades
74LS190 Contador síncrono up/down con control BCD Pocas unidades
74LS191 Contador síncrono up/down con control binario 4 bits Pocas unidades
74LS194 Registro desplazamiento bi-direccional universal 4 bits Pocas unidades
74LS197 Contador Ripple 4 estados preseteable Pocas unidades
74LS241 Buffer octal y driver linea salida 3 estados Si
74LS244 Buffer / Driver octal de 3 estados, salida no invertida Si
74LS245 Bus transceptor 3 estados asíncrono Pocas unidades
74LS253 Selector/Multiplexor doble, de 4 a 1 lineas Pocas unidades
74LS266 XNOR (NOR Exclusivo) cuadruple de 2 entradas Si
74LS273 Flip Flop tipo D octal con clear Si
74LS283 Sumador binario 4 bits Pocas unidades
74LS365  Buffer / bus driver salida 3 estados  Si
74LS574 Flip Flop tipo D octal salida 3 estados Si

Guatemala

Familia 74HC (CMOS) encapsulado DIP


# Circuito Integrado Descripción  Disponibilidad
74HC595 Registro de desplazamiento 8 bit, Serial-In, Paralelo-Out  Si
