MODULOS MP3

Se requiere conocimientos de electrónica para poder utilizar estos módulos

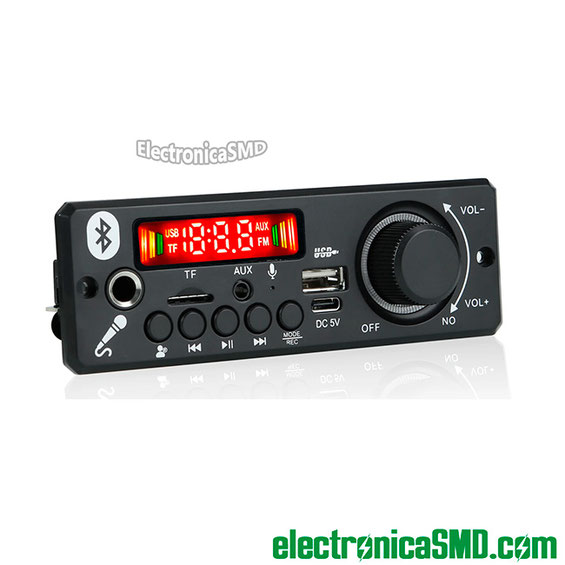

Modulo MP3 Básico

modulo mp3 audio guatemala, modulo mp3 audio bluetooth memoria micro usb usb infrarrojo radio fm guatemala

Disponibilidad: Pocas unidades

Características:



  • Voltaje de Trabajo: 6-12VDC @ 1A minimo
  • Soporta formato de audio: MP3 / WMA / WAV2
  • Soporta Conexión Bluetooth 5.0
  • Posee control remoto IR y cables de conexión, ver imagenes
  • Radio FM Rango de Frecuencia (International): 76Mhz-108MHz
  • Conexión USB: Conecta USB flash drive (soporta un maximo de 32GB, No incluida)
  • Indicadores LED tipo display en la pantalla
  • Conexión Micro SD TF: Posibilidad e conectar memoria Micro SD TF (soporta un maximo de 32GB, No incluida)
  • Entrada Jack Auxiliar AUX
  • Menos volumen VOL-: Una pulsación corta es para seleccionar la canción anterior; una pulsación larga es para bajar el volumen
  • Poner PLAY/PAUSE: Una pulsación corta es el cambio entre pausa y reproducción; pulsación larga es la estación automática SCAN FM
  • Mas volumen VOL+: Una pulsación corta es para seleccionar la siguiente canción; una pulsación larga es para aumentar el volumen
  • MODE: Intercambia entre el modo USB/TF/FM/LINE IN/BLUETOOTH
  • Es posible que requiera puntos de soldadura
  • Este modulo es utilizado para conectar en algunos equipos antiguos
  • Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 6-12Vdc 1A
  • Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación

Modulo MP3 2x40W

modulo mp3 2x40W 2*40w audio guatemala, modulo mp3 audio bluetooth memoria micro usb usb infrarrojo radio fm guatemala

Disponibilidad: Agotado

Características:



  • Voltaje de Trabajo: 7-12VDC @ 2A minimo
  • Soporta formato de audio: MP3 / WMA / WAV2
  • Soporta Conexión Bluetooth 5.0
  • Este modulo MP3 posee integrado un modulo amplificador de 2 x 40W por lo que requiere fuente de alimentación externa y bocinas, para empezar a funcionar (adicional posible conexiones que requieran puntos de soldadura segun el tipo de instalación)
  • Posee control remoto IR y cables de conexión, ver imagenes
  • Radio FM Rango de Frecuencia (International): 87.5Mhz-108MHz
  • Conexión USB: Conecta USB flash drive (soporta un maximo de 32GB, No incluida)
  • Indicadores LED tipo display en la pantalla
  • Conexión SD TF: Posibilidad e conectar memoria SD TF (soporta un maximo de 32GB, No incluida)
  • Entrada Jack Auxiliar AUX
  • Perilla PREV: Gire hacia la izquierda para seleccionar la canción anterior;
    Perilla NEXT: gira hacia la derecha para seleccionar la siguiente canción;
  • Poner PLAY/PAUSE: Una pulsación corta es el cambio entre pausa y reproducción; pulsación larga es la estación automática SCAN FM
  • Perilla VOL- VOL+: girar a la izquierda disminuye el volumen, girar hacia la derecha aumenta el volumen
  • MODE: Intercambia entre el modo USB/TF/FM/LINE IN/BLUETOOTH
  • REC: Mantenga presionado el botón REC para comenzar a grabar, presione el botón REC nuevamente para cancelar la función de grabación y reproducir el archivo grabado; al grabar, necesita conectar un dispositivo de almacenamiento, memoria SD;
  • REPEAT: Presione la función de bucle único una vez, presiónela nuevamente para cancelar el bucle único y reprodúzcalo en secuencia;
  • FD-: la tecla corta es para cambiar a la carpeta anterior y la pulsación larga es para rebobinar
  • FD+: La tecla corta es para cambiar a la siguiente carpeta, la pulsación larga es para avanzar rápido;
  • Es posible que requiera puntos de soldadura
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 6-12Vdc 2A minimo
  • Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación

Modulo MP3 Bluetooth 4.1 XY-BT

modulo mp3 XY-BT audio guatemala, modulo mp3 audio bluetooth 4.1 XY BT guatemala, electronica

Disponibilidad: Pocas unidades

Características:



  • Voltaje de Trabajo: 3.7-5.5VDC @ 1A minimo (se recomienda no sobrepasar los 5VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB
  • Modelo: XY BT
  • Soporta Conexión Bluetooth 4.1 (Audio, NO DATOS)
  • Distancia maxima de transmisión: 10 metros linea vista
  • Signal to noise ratio: ≥90dB
  • Distorsión:  ≤-70dB
  • Numero de canales: 2 Stereo
  • Posibilidad de conexion AUX jack de 3.5mm
  • Este modulo es un placa electronica compacta de 30mm x 30mm x 10mm
  • También conocida como placa receptora de audio bluetooth
  • Se requieren puntos de soldadura
  • Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-5Vdc 1A
  • Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación

Modulo MP3 Bluetooth 5.0 XY-WRBT

modulo mp3 XY-WRBT audio guatemala, modulo mp3 audio bluetooth 5.0 XY WRBT guatemala, electronica

Disponibilidad: Pocas unidades

Características:



  • Voltaje de Trabajo: 3.7-24VDC @ 1A minimo (se recomienda no sobrepasar los 12VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB
  • Modelo: XY WRBT
  • Soporta Conexión Bluetooth 5.0 (Audio, NO DATOS)
  • Distancia maxima de transmisión: 15 metros linea vista
  • Signal to noise ratio: ≥90dB
  • Distorsión:  ≤-70dB
  • Numero de canales: 2 Stereo
  • Posibilidad de conexion AUX jack de 3.5mm
  • Este modulo es un placa electronica compacta de 44mm x 30mm x 10mm
  • También conocida como placa receptora de audio bluetooth
  • Se requieren puntos de soldadura
  • Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-12Vdc 1A
  • Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación



Funcionamiento:



Después de encender la fuente de alimentación, el indicador azul parpadea y ingresa al modo Bluetooth; después de transmitir el "tono de aviso", ingresa al modo de coincidencia y espera la coincidencia; Después de transmitir el "tono de aviso", el Bluetooth móvil busca "XY-WRBT" (el nombre del dispositivo de la placa amplificadora de potencia), hace clic en la conexión "XY-WRBT" y reproduce el "tono de aviso" después de establecer la conexión exitoso



Cuando las luces indicadoras están encendidas durante mucho tiempo, se puede reproducir música del móvil y las luces indicadoras parpadearán lentamente. La placa amplificadora se prepara para el siguiente emparejamiento y reproduce el "sonido rápido" antes de ingresar al modo de emparejamiento para espera el emparejamiento



Precauciones para la fuente de alimentación con batería de litio de 3,7 V

1. Cuando funciona con baterías, el voltaje de la batería es inferior a 3,3 V. La placa decodificadora se apaga automáticamente. Después de volver a energizar o cargar completamente, los contactos se encienden/apagan durante 2 segundos

2. Cuando se utilizan baterías como fuente de alimentación, si el voltaje de las baterías es demasiado bajo, puede producirse un ruido. En este caso, es necesario cargar las baterías

3. Debido a que no hay un circuito de protección de carga para las baterías de litio en la placa decodificadora, se recomienda utilizar baterías de litio con placa de protección

4. Si su batería recargable admite carga Micro USB directamente, puede usar la carga Micro USB directamente a la batería.


Modulo MP3 Bluetooth BT5.0 Pro

modulo mp3 bt5.0 pro bt 5.0 pro bluetooth audio guatemala, modulo mp3 audio bluetooth 5.0 guatemala, electronica

Disponibilidad: 3 unidades

Características:



  • Voltaje de Trabajo: 3.7-5.5VDC @ 1A minimo (se recomienda no sobrepasar los 5VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB
  • Modelo: BT5.0 PRO
  • Soporta Conexión Bluetooth 5.0 (Audio, NO DATOS)
  • Distancia maxima de transmisión: 10 metros linea vista
  • Signal to noise ratio: ≥90dB
  • Distorsión:  ≤-70dB
  • Numero de canales: 2 Stereo
  • Posibilidad de conexion AUX jack de 3.5mm
  • Este modulo es un placa electronica compacta de 30mm x 30mm x 10mm
  • También conocida como placa receptora de audio bluetooth
  • Incluye case de protección
  • Se requieren puntos de soldadura
  • Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-5Vdc 1A
Descarga
Hoja de datos
modulomp3BT5pro.pdf
Documento Adobe Acrobat 766.4 KB

Modulo MP3 Bluetooth MicroSD HW772

modulo mp3 3W audio guatemala, modulo mp3 audio bluetooth memoria micro usb usb infrarrojo placa electronica guatemala

Disponibilidad: Pocas unidades

Características:



  • Voltaje de Trabajo: 5VDC @ 1A minimo, puede ser alimentado por los pines ó por el conector micro USB
  • Modelo: HW-772 V1.0
  • Soporta Conexión Bluetooth 4.1 (Audio, NO DATOS)
  • Distancia maxima de transmisión: 15 metros linea vista
  • Signal to noise ratio: ≥90dB
  • Distorsión:  ≤-70dB
  • Numero de canales: 2 Stereo
  • Tiene integrado modulo amplificador de 2 x 3W
  • Posibilidad de conexion AUX jack de 3.5mm
  • Soporta memoria micro SD TF WAV+APE+FLAC+MP3
  • Soporta memoria USB; La placa decodificadora solo admite el sistema de archivos FAT16/FAT32 para unidad flash USB o tarjeta TF, y no admite el sistema NTFS
  • Si utiliza reproducción de música por el método de memoria USB ó TF se requiere un voltaje de alimentación de 5Vdc 2A minimo
  • Posee control remoto por IR, la placa posee receptor IR, ver imágenes
  • Este modulo es un placa electrónica compacta de 49mm x 40mm x 10mm
  • También conocida como placa receptora de audio bluetooth
  • Se requieren puntos de soldadura
  • Este modulo requiere de elementos adicionales, ver imagen
  • Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-12Vdc 1A
  • Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación
