Se requiere conocimientos de electrónica para poder utilizar estos módulos

• Modulo MP3 Bluetooth CON CARATULA

• Modulo MP3 Bluetooth SIN CARATULA

• Modulo Amplificador de Audio

Disponibilidad: Pocas unidades

Características:

• Voltaje de Trabajo: 3.7-5.5VDC @ 1A minimo (se recomienda no sobrepasar los 5VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB

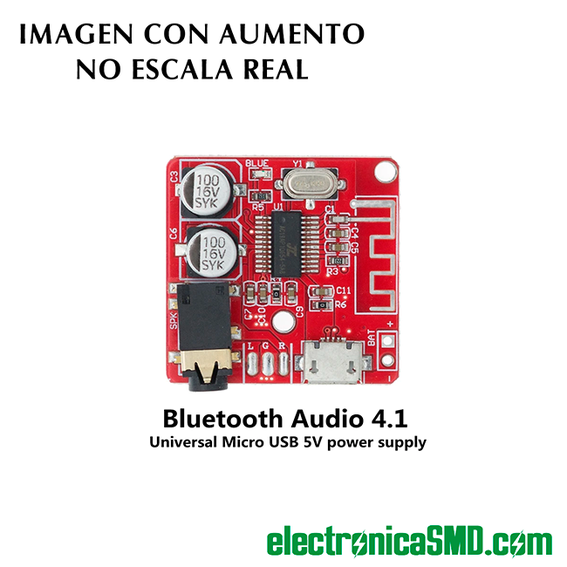

• Modelo: XY BT
• Soporta Conexión Bluetooth 4.1 (Audio, NO DATOS)
• Distancia maxima de transmisión: 10 metros linea vista
• Signal to noise ratio: ≥90dB
• Distorsión:  ≤-70dB
• Numero de canales: 2 Stereo
• Posibilidad de conexion AUX jack de 3.5mm
• Este modulo es un placa electronica compacta de 30mm x 30mm x 10mm
• También conocida como placa receptora de audio bluetooth
• Se requieren puntos de soldadura
• Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
• Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-5Vdc 1A
• Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación

Disponibilidad: Pocas unidades

Características:

• Voltaje de Trabajo: 3.7-24VDC @ 1A minimo (se recomienda no sobrepasar los 12VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB
• Modelo: XY WRBT
• Soporta Conexión Bluetooth 5.0 (Audio, NO DATOS)
• Distancia maxima de transmisión: 15 metros linea vista
• Signal to noise ratio: ≥90dB
• Distorsión:  ≤-70dB
• Numero de canales: 2 Stereo
• Posibilidad de conexion AUX jack de 3.5mm
• Este modulo es un placa electronica compacta de 44mm x 30mm x 10mm
• También conocida como placa receptora de audio bluetooth
• Se requieren puntos de soldadura
• Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
• Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-12Vdc 1A
• Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación

Funcionamiento:

Después de encender la fuente de alimentación, el indicador azul parpadea y ingresa al modo Bluetooth; después de transmitir el "tono de aviso", ingresa al modo de coincidencia y espera la coincidencia; Después de transmitir el "tono de aviso", el Bluetooth móvil busca "XY-WRBT" (el nombre del dispositivo de la placa amplificadora de potencia), hace clic en la conexión "XY-WRBT" y reproduce el "tono de aviso" después de establecer la conexión exitoso

Cuando las luces indicadoras están encendidas durante mucho tiempo, se puede reproducir música del móvil y las luces indicadoras parpadearán lentamente. La placa amplificadora se prepara para el siguiente emparejamiento y reproduce el "sonido rápido" antes de ingresar al modo de emparejamiento para espera el emparejamiento

Precauciones para la fuente de alimentación con batería de litio de 3,7 V

1. Cuando funciona con baterías, el voltaje de la batería es inferior a 3,3 V. La placa decodificadora se apaga automáticamente. Después de volver a energizar o cargar completamente, los contactos se encienden/apagan durante 2 segundos

2. Cuando se utilizan baterías como fuente de alimentación, si el voltaje de las baterías es demasiado bajo, puede producirse un ruido. En este caso, es necesario cargar las baterías

3. Debido a que no hay un circuito de protección de carga para las baterías de litio en la placa decodificadora, se recomienda utilizar baterías de litio con placa de protección

4. Si su batería recargable admite carga Micro USB directamente, puede usar la carga Micro USB directamente a la batería.

Disponibilidad: Agotado

Características:

• Voltaje de Trabajo: 3.7-5.5VDC @ 1A minimo (se recomienda no sobrepasar los 5VDC para evitar calentamiento) puede ser alimentado por los pines ó por el conector micro USB

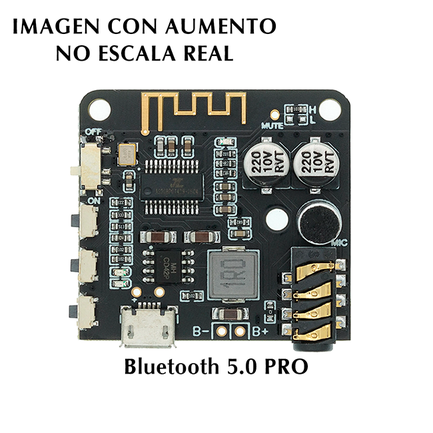

• Modelo: BT5.0 PRO
• Soporta Conexión Bluetooth 5.0 (Audio, NO DATOS)
• Distancia maxima de transmisión: 10 metros linea vista
• Signal to noise ratio: ≥90dB
• Distorsión:  ≤-70dB
• Numero de canales: 2 Stereo
• Posibilidad de conexion AUX jack de 3.5mm
• Este modulo es un placa electronica compacta de 30mm x 30mm x 10mm
• También conocida como placa receptora de audio bluetooth
• Incluye case de protección
• Se requieren puntos de soldadura
• Este modulo requiere de un modulo amplificador NO LO TIENE INTEGRADO
• Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-5Vdc 1A

Disponibilidad: Pocas unidades

Características:

• Voltaje de Trabajo: 5VDC @ 1A minimo, puede ser alimentado por los pines ó por el conector micro USB
• Modelo: HW-772 V1.0
• Soporta Conexión Bluetooth 4.1 (Audio, NO DATOS)
• Distancia maxima de transmisión: 15 metros linea vista
• Signal to noise ratio: ≥90dB
• Distorsión:  ≤-70dB
• Numero de canales: 2 Stereo
• Tiene integrado modulo amplificador de 2 x 3W
• Posibilidad de conexion AUX jack de 3.5mm
• Soporta memoria micro SD TF WAV+APE+FLAC+MP3
• Soporta memoria USB; La placa decodificadora solo admite el sistema de archivos FAT16/FAT32 para unidad flash USB o tarjeta TF, y no admite el sistema NTFS
• Si utiliza reproducción de música por el método de memoria USB ó TF se requiere un voltaje de alimentación de 5Vdc 2A minimo
• Posee control remoto por IR, la placa posee receptor IR, ver imágenes
• Este modulo es un placa electrónica compacta de 49mm x 40mm x 10mm
• También conocida como placa receptora de audio bluetooth
• Se requieren puntos de soldadura
• Este modulo requiere de elementos adicionales, ver imagen
• Este modulo requiere de Fuente de Alimentación Independiente solo para el modulo entre 3.7-12Vdc 1A
• Si al finalizar conexiones existe ruido, se recomienda colocar un capacitor de 1000uF 16V lo mas cerca al conector de alimentación
